| Nazwa marki: | EcoTentPro |
| Numer modelu: | ETP-MG4080-US |
| MOQ: | 1 zestaw |
| Cena £: | USD 15,500-24,000 / Set |
| Szczegóły opakowania: | Wytrzymałe palety stalowe z folią VCI do sekcji kratownic, wzmocnione skrzynie w kształcie litery A |
| Warunki płatności: | T/T, akredytywa w zasięgu wzroku, przelew bankowy |

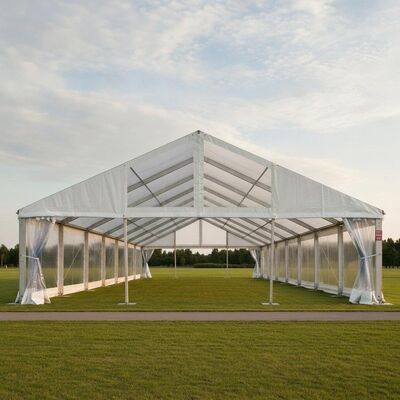

W sprawieETP-MG4080-US Mega Festival Clear Span TentJest to nasz flagowy, duży obiekt dla amerykańskiego rynku wydarzeń.Ten namiot wykorzystuje system ramy przestrzennej 3D z podwójnym śrutowiskiem, taką samą technologię strukturalną, jak w hangarach samolotów i salach wystawienniczych.40 stóp przejrzysty rozpiętość zapewnia całkowicie kolumny wolne wnętrze zdolne do obsługi 400+ gości w stylu teatru, 300 banketu stylu, lub 40 standardowych 10 '* 10' stoiskach targowych.Pojemność ładunku śniegu 30 psfTen namiot jest zaprojektowany do najbardziej wymagających zastosowań w USA: głównych festiwali muzycznych (w stylu Coachella), sal wystawienniczych,Schronienia dla osób dotkniętych klęskami żywiołowymi, koncertowe trasy koncertowe i wprowadzenie na dużą skalę produktów korporacyjnych.
| System strukturalny | |
|---|---|
| Rodzaj ramy | Podwójny ramy 3D przestrzeni, głębokość trasy 3ft (0,9m) |
| Światło główne | 10" * 5" * 0,25" (254mm * 127mm * 6,35mm) 6061-T6 Beam Box |
| Członkowie drugorzędni | 3 "* 3" * 0,1875" (76 mm * 76 mm * 4,76 mm) |
| Płytki gussetowe | 3/8" (9,5 mm) S355 Stal konstrukcyjna, galwanizowana na gorąco 100 μm |
| Śruby | " (M24) Stanowisko 8 Wysokiej Wytrzymałości, Zink-Nickel |
| Płyty podstawowe | 20" * 20" * 0,625" Stal, 100μm Galwanizowana na gorąco |
| Wymiary | |
| szerokość * długość | 40 stóp * 80 stóp (12,2 m * 24,4 m) |
| Obszar objęty | 3, 200 stóp kwadratowych (297 m2) |
| Wysokość boku | 10 stóp (3,0 m) |
| Wysokość grzbietu | 20 stóp (6,1 m) |
| Konfiguracja zatoki | 10 stóp * 8 odcinków długości |
| Tkanina | |
| Dach | 20 oz/yd2 PVC (950 g/m2), biały, ognioodporny |
| Ściany boczne | 16oz/yd2 PVC, Solid + Opcje okienne |
| Poziom ognia | NFPA 701 Badanie 1 i 2, CPAI-84, ASTM E84 klasa A |
| Wydajność | |
| Wskaźnik wiatru | 110 mph (ASCE 7-22, ekspozycja C) |
| Obciążenie śniegiem | 30 psf (1,44 kN/m2) |
| Sejsmiczne | Zgodne z ASCE 7-22 Konstrukcja sejsmiczna kategoria D |
| Życie w służbie | 20+ lat (kres), 8-12 lat (sufit) |
Podwójna ramka 3D z głębokością 3 stóp zapewnia niezwykłą sztywność w 40 stóp.To ta sama koncepcja konstrukcyjna stosowana w hangarach lotniskowych trójkątnych członków sieci rozdzielają ładunki tak efektywnie, że kolumny wewnętrzne stają się zbędneNawet w tej skali.
Certyfikowane do 110 mph wiatrów trwałych na ASCE 7-22 ekspozycji C (otwarty teren).Odpowiednie dla wybrzeży Zatoki Perskiej, Florydy i Atlantyku, włączając znane warunki burzy.
Wnętrze 40ft * 80ft przejrzysty rozpiętości jest płyta puste.lub 8 pól pickleballWysokość grzbietu wynosi 20 stóp, co pozwala uniknąć instalacji oświetleniowych i ścian wideo.
Przejrzysty projekt przedziału pozwala na elastyczne przedziały wewnętrzne do triażu, sypialni, jadalni i magazynowania zapasów.30 psf śniegu i 110 mph wiatru oznaczają, że pozostaje w stanie, gdy społeczności najbardziej tego potrzebują.Uwierzonych przez amerykańskie organizacje ratownicze.
Zaprojektowany do karnych warunków wielodniowych festiwali na świeżym powietrzu: 20oz ciężki dach odporny na ścieranie od maszyny scenicznej, 3ft głębokości trasy obsługuje zawieszone ładunki (oświetlenie, dźwięk, ściany wideo),a połączenia z żurawiowym stalowym gussetem są odporne na wielokrotne cykle montażu/rozmontowania.
NFPA 701, CPAI-84 I ASTM E84 klasa A list klasyfikacyjny o rozprzestrzenianiu się płomieniaPrzyjęte przez straż pożarną we wszystkich 50 stanach.
10"*5"*0.25" 6061-T6 wiązki pudełkowe wytłaczane na prasie o masie 5500 ton z kontrolowanym chłodzeniem dla jednolitej struktury ziarna.Każde wytrzymałość ciągnięcia wiązki badana (ASTM B557) i sprawdzona ultradźwiękowo pod kątem wad wewnętrznych.
Koniec wiązki zwrócony do ± 0,1° na 7-osiowym młynie poręczkowym CNC. Wszystkie otwory śruby wiertne, wiertne i wyciągane przy użyciu przyrządu przyrządowego.Każdy wiązek wygrawerowany laserowo z unikalnym numerem seryjnym dla pełnej identyfikowalności cyklu życia.
Wszystkie elementy stalowe galwanizowane na gorąco w temperaturze od 450°C do 100μm minimum.000+ godzin (ASTM B117) dla certyfikacji w zakresie rozmieszczenia na wybrzeżu.
950 g/m2 PVC wyprodukowane na linii kalandrującej o szerokości 5 m z podwójnym powłoką dla jednolitej grubości.Każdy metr ciągów jest testowany do 800+ lbf.. NFPA 701 ogień testowany na partię produkcji.
Moduły skrzynowe wstępnie zmontowane w sekcjach 10 stóp. Badanie trackerem laserowym dla dokładności wymiarowej (± 1 mm na 40 stóp). Badanie obciążenia hydraulicznego na ukończonym module skrzynowym:150% obciążenia projektowego utrzymywane przez 4 godziny przy monitorowaniu odchyleniaRaport z badań zawarty w dokumentacji kontroli jakości.
Sekcje trasy w stalowych skrzyniach A-frame. Beam pallizowane z owinięciem VCI i ochronami krawędzi. Tkanina w przemysłowych workach PVC z wysuszaczem żelu krzemianowego.Zapewniony kompletny plan załadunku kontenera 40ft HQPełna dokumentacja celna USA: NFPA 701 certs, ISPM 15, COO, faktura handlowa.
| ¢ Instrument finansowy | 18,000 m2, sala zgromadzeń o powierzchni 8 000 m2, 5-tonowy dźwig |
| Pracownicy | 120+, 8 inżynierów konstrukcyjnych, certyfikowanych spawaczy, programistów CNC |
| Wynik mega namiotu | 50+ mega namiotów/miesiąc |
| US Mega Projects | 30+ namiotów dużychRozmieszczone na festiwalach, targach i wydarzeniach w USA |
| Badania | Ramowa obciążenia hydrauliczna (50-tonowa pojemność), komora ogniowa NFPA 701, tunel ASTM E84, skanowanie laserowe 3D, inspekcja spawania ultradźwiękowa, partner tunelu wiatrowego |
| Certyfikacje | ISO 9001:2015, audytowany przez SGS, inżynieria ASCE 7-22 przez licencjonowaną w USA SE |
| Przedsprzedaż | Usługi posprzedażowe |
|---|---|
| Obliczenia strukturalne na podstawie SE według lokalizacji projektu | 5-letnia gwarancja konstrukcyjna na układ ramy |
| Model BIM 3D (format Revit/IFC) | 3-letnia gwarancja tkaniny |
| Analiza wiatru/śniegu/sejsmologii dla poszczególnych lokalizacji | Inwentaryzacja części zamiennych krytycznych w USA |
| Pełna dokumentacja dotycząca pozwolenia na budowę | Coroczna usługa kontroli konstrukcyjnej |
| Test akceptacji fabrycznej z świadkiem klienta | Nadzór nad instalacją na miejscu (podróż do USA) |
| Przesyłka pod klucz DDP z odprawą celną w USA | 24/7 wsparcie inżynieryjne w nagłych wypadkach |
🎵 Główne festiwale muzyczne (Coachella, Lollapalooza)
Wydarzenia handlowe i wystawy przemysłowe
Wydarzenia na State Fair i County Fair
FEMA schronienia dla ofiar klęsk żywiołowych
Wydarzenia koncertowe i prezentacje produktów
Turnieje i wydarzenia sportowe w pomieszczeniach
|
|
